2. Практическая работа № 2. ПРОИЗВОДСТВЕННЫЙ ЦИКЛ И ЕГО ДЛИТЕЛЬНОСТЬ

2.4. CЛОЖНЫЙ ПРОИЗВОДСТВЕННЫЙ ПРОЦЕСС



Поскольку процессы изготовления деталей, сборки узлов и подузлов выполняются раздельно, то эти процессы могут производиться одновременно (параллельно) и задача сводится к правильной координации их во времени. Основным при этом является обеспечение комплектности хода производства, т.е. подача на сборку в точно установленное время всех необходимых для сборки деталей и узлов машины.

Поэтому для определения длительности производственного цикла сложного процесса необходимо по данным схемы сборки изделия построить цикловой график. Для построения этого графика предварительно определяют длительность циклов сборки каждой отдельной сборочной группы и узла, т.е. циклы сборочный процессов, а затем, зная срок окончания сборки изделия, можно определить сроки опережения сопряженных сборочных процессов и всего процесса в целом (рис. 5).

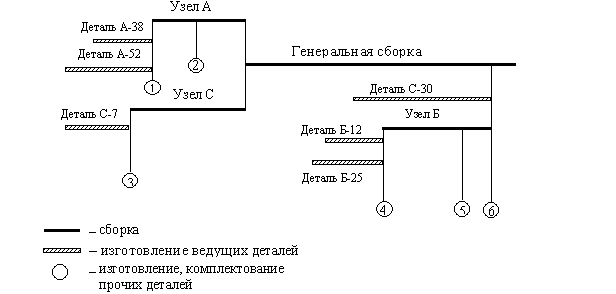

Рис. 5. Цикловой график производства изделия



Общая продолжительность цикла сборки изделия Т_{ц. сб} определяется как сумма циклов по наиболее продолжительной «сборочной цепочке» (на рис.5 цикл сборки равен сумме цикла общей сборки и цикла сборки узла С) при условии протекания процессов сборки в этой «цепочке» последовательно.

Аналогично на основе циклов изготовления деталей можно построить цикловой график изготовления всего изделия. Общая длительность цикла изготовления изделия   Т_{ц. изд} будет определяться наибольшей суммой циклов последовательно связанных между собой процессов изготовления деталей и сборочных процессов, т. е.

На рис.6 длительность цикла изготовления изделия  N  определяется суммой циклов сборки изделия, узла 1 и изготовления детали 7.

Спецификация	График изготовления
Сборка изделия N
Изготовление детали 1
Изготовление детали 2
Изготовление детали 3
Изготовление детали 4
Сборка узла 1
Изготовление детали 5
Изготовление детали 6
Изготовление детали 7
Изготовление детали 8
Календарь	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21

Рис. 6. График последовательного сочетания простых процессов

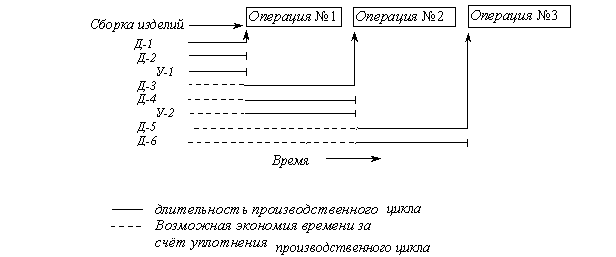

При дифференцированной по срокам подаче узлов и деталей на разные этапы сборки (комплектно-узловая система) сопряженные циклы простых процессов могут протекать параллельно - последовательно, например, сборка узла  У-1  и монтаж изделия (рис. 7).

Рис. 7. Параллельно-последовательное сочетание смежных простых процессов

Длительность производственного цикла и в этом случае будет определяться также максимальной суммой сопряжённых циклов простых процессов.

Между двумя смежными операциями или смежными частичными процессами разной производительности и при различных режимах их работы образуются межоперационные заделы.

Величина их определяется разностью производительностей этих операций за период работы в неизменных условиях:
