4.5.
ЗАДАНИЕ. ИСХОДНЫЕ ДАННЫЕ
1.
Установить по нормативам норму штучно-калькуляционного

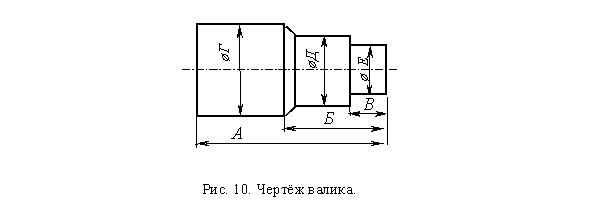

времени для токарной операции обработки валика (рис.10)
и рассчитать для этой операции сменную норму выработки.
Материал
детали – сталь 45(
плотность 7,8•10-6
кг/мм3 ).
Тип
станка – IК62. Крепление
детали Х (в центрах
без надевания хомутика).
Обработка
состоит из обточки по диаметру с “Г”
до “Д” и
с “Д” до
“Е” на длину
Б и В.
Заданная
шероховатость получается при обработке поверхностей “Д”
и “Е” с припуском
1мм на сторону
(число проходов
i = 1).
Для
точения поверхности “Д”
на проход принимается резец с главным углом в плане
φ = 45°, для поверхности “Е”-
φ =90°
(обтачивание в упор).
Обработка
детали производится с установкой резца по лимбу, поэтому дополнительная
длина на взятие пробной стружки l2 не учитывается.
Режим
обработки S = 0,78
мм/об; n = 250
об/мин.
Для
закрепления инструмента используется резцовая головка:
-
обычного типа – для вариантов с нечетным номером;
-
с пружинным фиксатором – для вариантов с четным номером.
Исходные
данные по вариантам - в таблице 10.
Таблица 10 |
|
Исходные данные |
|
|
2. По данным хронометражных наблюдений установить нормативы
основного и вспомогательного времени на операцию.
Исходные
данные по вариантам - в таблице 11.
Таблица 11 |
|
Хронометражные
наблюдения за операцией “Обточить деталь” |
| |
3.
Обработать данные фотографии рабочего дня, составить его баланс, найти
коэффициенты использования и потерь рабочего времени.
Рассчитать
нормативы подготовительно-заключительного времени, времени обслуживания
и отдыха, определить норму штучно-калькуляционного времени и часовую
норму выработки.
Исходные
данные по вариантам - в таблице 12.
Таблица 12 |
|
Фотография
рабочего дня. |
|
