6.3.2.2. Обзор рабочих инструментов CorelDRAW



Инструмент Лупа позволяет увеличивать или уменьшать изображение.



Инструмент Перемещение рабочего листа применяется, если весь рабочий лист не помещается в рабочем поле (при большом увеличении).



Инструмент Свободного рисования применяется для рисованя прямых линий (щелчок мышью – «резиновая линия» – щелчок мышью), произвольных кривых (удерживая кнопку мыши) и замкнутых прямолнейных или криволинейных фигур.



Кнопка рисования кривых Безье. Применяется для рисования произвольных кривых. При рисовании каждый щелчок мыши обозначает узел; узлы соединяются автоматически. Если задержать кнопку мыши, потянуть её в строну, сегмент будет превращаться в кривую, вид которой можно регулировать.

Данная кнопка позволяет активизировать «артистические» инструменты: кисть, распылитель, калиграфическое перо и карандаш. При использовании кисти можно заменять форму штриха, его толщину и жёсткость. Распылитель позволяет рисовать линии с помощью своеобразных штампов, размер которых можно изменять. Калиграфическое перо позволяет моделировать рисование гусиным пером.



Кнопка инструментов Линейная размерная выноска.

Позволяет привязать к объекту вертикальную, горизонтальную и наклонные размерные линии. Первый щелчок мыши указывает точку, от которой измеряется расстояние, второй щелчок – точку, до которой измеряется расстояние, а третий – точку расположения самой размерной линии по отношению к объекту. Размер объекта вычисляется автоматически.



Здесь же можно установить Угловую размерную выноску.

Для её создания первым щелчком указывется вершина угла, вторым и третьим – лучи. Можно выбрать единицы измерения угла.

Имеется возможность добавить к объекту Выноску с текстом. Первый щелчок мыши определяет точку привязки к объекту, второй – точку перегиба линий выноски, после третьего щелчка появляется текстовый курсор, позволяющий ввести текст с параметрами, принятыми по умолчанию для артистического текста.



Кнопка Полигон позволяет создавать многоугольники и звёзды с произвольним числом вершин. С помощью данного инструмента можно создавать фигуры, представленные на рис. 6.21

Рис. 6.21. Использование инструмента Полигон



С помощью инструмента Спираль можно создать спираль с заданным числом витков.

Для создания данной фигуры сначала задаётся количество витков спирали, затем рисуется контур прямоугольника, в который будет вписана спираль. При этом можно выбрать симметричный или логарифмический вид спирали, а также направление спирали (по часовой или против часовой стрелки).

Инструмент Решётка позволяет получить решетку, состоящую из совокупности прямоугольников с заданными параметрами.

Для создания решётки необходимо выбрать количество строк и столбцов в решётке (по умолчанию – 6 x 6) и нарисовать прямоугольник, который будет разделён на соответствующее число ячеек.



С помощью данного набора инструментов можно вставить в документ фигуры, знакомые по работе с тектовым процессором Word: основные фигуры; фигурные стрелки; элементы блок-схем; звёзды и ленты; выноски.

Состав каждой вкладки представлен на рис. 6.22.

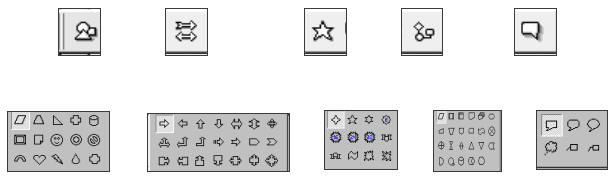

Рис. 6.22. Составы вкладок автофигур



Инструмент Интерактивный контур создаёт вокруг контура объекта серию концентрических форм, направленных наружу или внутрь объекта.

Команда не работает с группами, битовыми картами, а также со связанными и внедрёнными (OLE) объектами. При использовании инструмента можно выбрать количество контуров, их направление, цвет, расстояние между контурами и пр.

Пример использования инструмента представлен на рис. 6.23 (показаны исходные объекты и объекты с контурами).

Рис. 6.23. Использование инструмента Контур
