8. Практическая работа № 8. ОПЕРАТИВНО — ПРОИЗВОДСТВЕННОЕ ПЛАНИРОВАНИЕ. РАСЧЕТ КАЛЕНДАРНО—ПЛАНОВЫХ НОРМАТИВОВ

8.3. МЕТОДИКА РАСЧЕТА ДЛИТЕЛЬНОСТИ ПРОИЗВОДСТВЕННОГО ЦИКЛА



8.3.1. Длительность цикла простого процесса



Методика расчёта длительности цикла простого процесса описана в практической работе №2.

8.3.2. Длительность цикла сложного процесса

Для межцехового планирования нужна полная длительность цикла или время опережения на запуск  Т_цп.  Временем опережения на запуск  τ_з  в работе цехов называется период, который отделяет более ранние сроки начала работ заготовительных и обрабатывающих цехов от окончательного срока выпуска изделий после общей сборки (рис. 12).

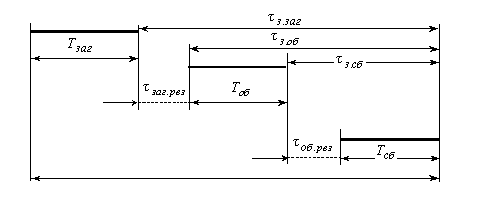

Рис. 12. График цикла сложного процесса

где	Tзаг, Tоб, Tсб	–	соответственно, длительности циклов заготовительного, обрабатывающего и сборочного цехов;
	tрез. заг, t рез. об	–	резервное время заготовительного и обрабатывающего цехов;
	τз. об, τз. заг	–	опережение на запуск обрабатывающего и заготовительного цехов, рабочие дни;
	τв. об, τв. заг	–	опережение на выпуск обрабатывающего и заготовительного цехов, рабочие дни.

Число различных Т_цп для целей планирования ограничивается и варьируется за счёт резервного времени цехов.

Длительность цикла изготовления деталей определяется по методике, изложенной в практической работе №2, а длительность цикла сборки определяется при построении циклового графика сборки. Такой график строится на основании схемы сборки изделия, определяющей необходимую последовательность работ и возможность их одновременного выполнения (рис. 13 ).

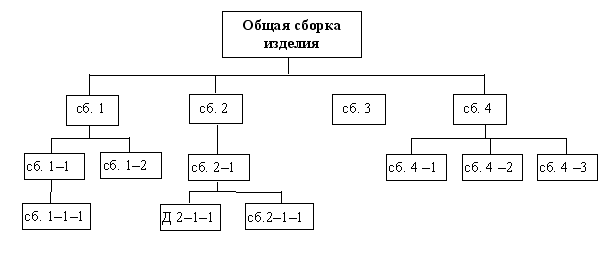

Рис. 13. Схема сборки изделия

Для построения графика предварительно определяют длительность циклов сборки каждой отдельной сборочной единицы, т.е. циклы сборочных процессов.

Общая продолжительность цикла сборки изделия Т_{ц. сб} определяется как сумма циклов по наиболее продолжительной “сборочной цепочке”, в которой процессы сборки протекают последовательно.

Длительность производственного цикла прибора Т_цп определяется по наибольшей суммарной длительности цикла ведущей детали и цикла сборки, считая его с момента вступления ведущей детали в сборочный процесс (рис. 14 ).

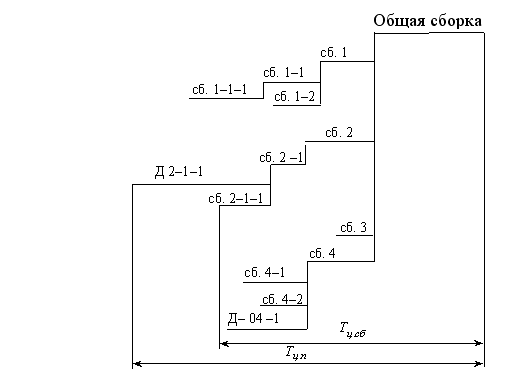

Рис. 14. Цикловой график сборки (циклограмма)
(без учёта резервного времени между операциями сборки и между цехами)
