Основными разновидностями линий непрерывно-поточного производства являются линии:

• с рабочими конвейерами;


• с распределительными конвейерами;


• поточно-автоматические;


• с неподвижным объектом (стационарный поток).

Непрерывно-поточные линии с рабочими конвейерами применяют главным образом для сборки и отделки изделий при достаточно больших программных заданиях.

Операции выполняют непосредственно на конвейере; рабочие - операторы располагаются вдоль его несущей части, с одной или с двух сторон в порядке следования операций технологического процесса.

Изделия на конвейере устанавливают и закрепляют на равных расстояниях l_о друг от друга.

Участок рабочего конвейера, на котором при постоянной скорости конвейера выполняется каждая операция, называется рабочей зоной операции.

В ряде случаев непрерывно-поточные линии с рабочими конвейерами характеризуются свободным ритмом.

Для поддержания ритма работы при заданной скорости конвейера границы рабочих зон по операциям отмечают на неподвижной части его или на полу специальными знаками, как показано на рис. 5.

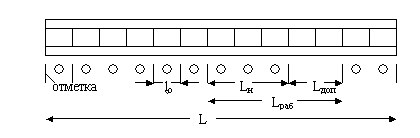

Рис. 5. Схема планировки поточной линии с рабочим конвейером



Рабочие, следуя за изделием, перемещаются вдоль зоны, начиная операцию в начале зоны, заканчивая её в конце, после чего возвращаются в исходное положение.

Непрерывно-поточные линии с распределительными конвейерами применяют главным образом на участках механической обработки, отделки и сборки небольших изделий при больших программных заданиях. Операции выполняют на стационарных рабочих местах. Изделия снимают с конвейера и по окончании операции возвращают на него.

Рабочие места располагают вдоль конвейера с одной (рис. 6) или двух его сторон.

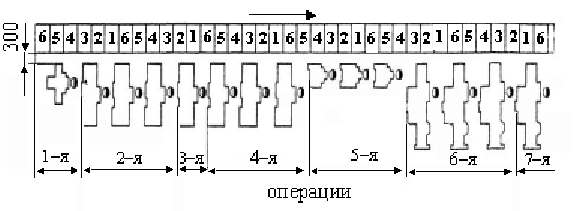

Рис. 6. Схема планировки поточной линии с распределительным конвейером



Изделия равномерно размещают на несущей части транспортёра на подвесках, тележках, каретках или на участках ленты, отмеченных знаками. При простых цепочках рабочих мест, когда операция выполняется за один такт, каждое подошедшее к рабочему месту изделие должно быть обработано до подхода следующего за ним.

При сложных технологических цепочках продолжительность операций различна и равна двум, трём, четырём и т. д. тактам. В этих условиях для ритмичной выдачи изделий необходимо, чтобы, работая непрерывно, каждое последующее рабочее место выполняло операцию со сдвигом на один такт от предыдущего.

С этой целью применяют автоматическое распределение изделий либо разметку распределительного конвейера. Разметочные знаки (цветные флажки, буквы, цифры, цветные обозначения) наносятся на деления несущего органа транспортёра и в нужной последовательности и количестве закрепляются за отдельными рабочими местами.

Минимально необходимый комплект разметочных знаков на линии соответствует наименьшему кратному из числа рабочих мест на всех операциях линии и называется числом периода распределительного конвейера П.

Комплект разметочных знаков может повторяться на общей длине несущей части конвейера. Каждый разметочный знак проходит мимо каждого рабочего места через один и тот же интервал времени (период)   Т_n,   равный

Разметочные знаки конвейера закрепляются за рабочими меcтами на каждой операции соответственно её продолжительности.

Наиболее удобны периоды 6, 12, 24 и 30. При больших периодах рекомендуется вводить двухрядную (дифференцированную) разметку, применяя два, комплекта разметочных знаков (например, цветовой и цифровой).
