Глава 2. Примитивы.

Часть 3.

• 2.10. Полилинии
• 2.11. Полилинии специального вида
• 2.12. Мультилинии

2.10. Полилинии

Полилиния - это сложный примитив, состоящий из одного или нескольких связанных между собой прямолинейных и дуговых сегментов (рис. 2.47). Полилиния обрабатывается как единое целое (например, при редактировании или удалении).

Для рисования полилинии служит команда ПЛИНИЯ (PLINE), которая помимо ввода с клавиатуры, может быть вызвана с помощью кнопки Полилиния (Polyline) панели инструментов Рисование (Draw) (рис. 2.48) или пункта Полилиния (Polyline) падающего меню Рисование (Draw).

Первый вопрос команды:

Начальная точка:

(Specify start point:)

Нужно указать начальную точку полилинии. Следующий запрос более сложный:

Текущая ширина полилинии равна 0.0000 Следующая точка или [Дуга/Замкнуть/Полуширина/длИна/Отменить/Ширина]:

(Current line-width is 0.0000 Next point or [Arc/Close/Halfwdth/Length/Undo/Width]:)

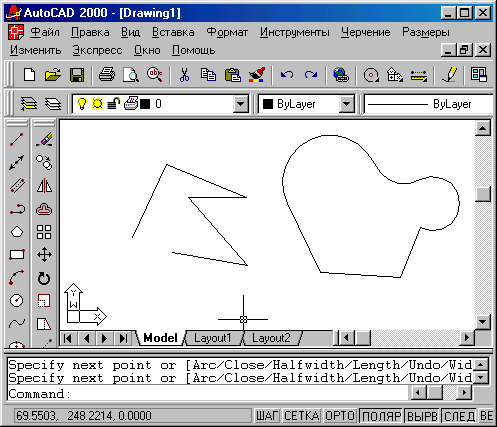

Рис. 2.47. Примеры открытой и замкнутой полилинии

Рис. 2.48. Кнопка команды ПЛИНИЯ (PLINE)

Полилиния - один из немногих объектов, которые могут иметь ненулевую ширину. Ширина, заданная для предыдущей полилинии, запоминается и предлагается в качестве ширины по умолчанию для следующей полилинии. Поэтому AutoCAD информирует вас сообщением Текущая ширина полилинии (Current line-width) о том. с какой шириной, если вы ее не поменяете, система будет строить новую полилинию.

Если в этот момент указать точку, то эта точка станет второй точкой линии. Система AutoCAD снова повторяет предыдущий запрос:

Следующая точка или [Дуга/Замкнуть/Полуширина/длИна/Отменить/Ширина]:

(Next point or [Arc/Close/Halfwidth/Length/'Undo/Width]:)

Таким образом, можно последовательно указать несколько точек, которые станут вершинами ломаной линии или полилинии, состоящей из одних прямолинейных сегментов. Кроме указания точек, можно выбрать следующие опции:

• Замкнуть (Close) - добавление еще одного прямолинейного участка, замыкающего полилинию (и выходя из команды ПЛИНИЯ (PLINE));
• Ширина (Width) - задание ширины для очередного участка полилинии (у каждого сегмента полилинии может быть своя ширина, причем ширина в начале участка может не совпадать с шириной в конце участка); ширина распределяется поровну по обе стороны от оси полилинии, на которой лежат вершины (точки) полилинии;
• Полуширина (Halfwidth) - задание ширины, но в терминах полуширины (т. е. если требуемая полная ширина линии равна 10, то получить ее можно, задавая полуширину, равную 5);
• длИна (Length) - построение сегмента, являющегося продолжением предыдущего участка с заданной длиной, при этом длину можно задать числом или точкой;
• Отменить (Undo) - отмена последней операции в команде ПЛИНИЯ (PLINE);
• Дуга (Arc) - переход в режим рисования дуговых сегментов полилипии.

В случае перехода в режим рисования дуг (опция Дуга (Arc)) AutoCAD предлагает следующий выбор:

Конечная точка дуги или

[Угол/Центр/Замкнуть/Направление/
Полуширина/Линейный/Радиус/Вторая/Отменить/Ширина]:

(Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Rndius/Second pt/Undo/Width]:)

В этот момент после указания конечной точки дуги система AutoCAD строит дуговой сегмент, касающийся предыдущего участка полилинии. Другие опции:

• Угол (Angle) - задание величины центрального угла для дугового сегмента:
• Центр (Center) - задание центра для дугового сегмента;
• Замкнуть (Close) - замыкание полилинии с помощью дугового сегмента;
• Направление (Direction) - задание направления для построения дугового сегмента;
• Полуширина (Halfwidth) - задание полуширины для следующего сегмента:
• Линейный (Line) - переход в режим рисования прямолинейных сегментов;
• Радиус (Radius) - задание радиуса для дугового сегмента;
• Вторая (Second pt) - задание второй точки для построения дугового сегмента по трем точкам;
• Отменить (Undo) - отмена последнего действия;
• Ширина (Width) - задание ширины для следующего сегмента.

Способы построения дуговых сегментов аналогичны способам построения дуг в команде ДУГА (ARC). В любой момент времени можно от режима рисования прямолинейных сегментов перейти в режим рисования дуговых сегментов и наоборот. Также в любой момент можно задать новую ширину или полуширину для следующего сегмента полилинии. Пример полилинии с переменной шириной сегментов приведен на рис. 2.49.

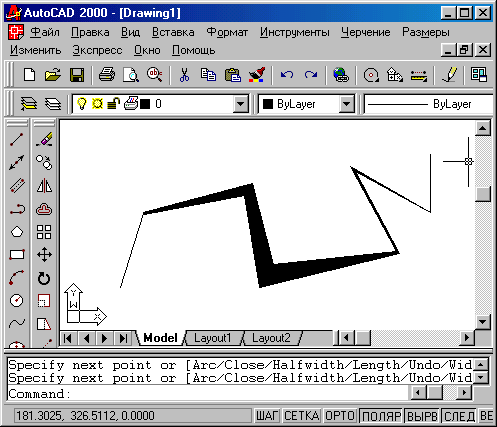

Рис. 2.49. Пример полилинии с переменной шириной сегментов

Можно отметить следующие особенности полилинии по сравнению с простыми примитивами:

• полилиния является единым объектом, что удобно для операций удаления или редактирования (например, построения параллельной линии);
• полилиния удобна для рисования жирных линий чертежа;
• переменная ширина сегментов полилинии может быть использована для графических эффектов (построения стрелок и т. п.).

Полилиния является сложным объектом. Однако она в любое время может быть преобразована в группу отрезков и дуг, из которых она составлена. Это выполняет команда РАСЧЛЕНИТЬ (EXPLODE), которую можно найти в панели Редактирование (Modify) (рис. 2.50) или в падающем меню Редакт (Modify) (пункт Расчленить (Explode)).

Рис. 2.50. Кнопка команды РАСЧЛЕНИТЬ (EXPLODE)

При расчленении теряется информация о ширине, т. к. получающиеся отрезки и дуги не могут иметь ненулевой ширины (на рис. 2.51 приведены две одинаковых полилинии, из которых правая была расчленена).

Рис. 2.51. Потеря информации о ширине после команды РАСЧЛЕНИТЬ (EXPLODE)

В системе имеется возможность объединения в полилинию ранее нарисованных последовательно связанных отрезков и дуг. Например, если отрезки нарисованы одной командой ОТРЕЗОК (LINE), то они удовлетворяют условию связанности и их можно преобразовать в полилинию.

Для этого используется команда ПОЛРЕД (PEDIT), которая располагается в панели инструментов Редактирование-2 (Modify II) (рис. 2.52) и в падающем меню Редакт (Modify) - пункт Полилиния (Polyline).

Первый запрос команды ПОЛРЕД (PED1T):

Укажите полилинию:

(Select polyline:)

Рис. 2.52. Кнопка команды ПОЛРЕД (PEDIT)

Укажите первый из отрезков, которые будут объединены. Система AutoCAD обнаруживает, что отмеченный объект не является полилинией, и выдает следующий запрос:

Выбранный объект - не полилиния. Сделать его полилинией? <Д>:

(Object selected is not a polyline Do you want to turn it into one ? < Y>:)

Рис. 2.53. Преобразование последовательно нарисованных отрезков в полилинию

Нажмите на клавишу <Enter> или введите Д (Y), тогда выбранный отрезок преобразуется в полилинию из одного сегмента и будет готов присоединить к себе другие отрезки. Далее последует запрос:

Задайте опцию

[Замкнуть/Добавить/Ширина/Вершина/СГладить/СПлайн/Убрать сглаживание/Типлин/Отменить]:

(Enter an option [Close/Join/Widfh/Edit vertex/Fit/Spline/Decurve/ Llype gen/Undo]:)

Если необходимо добавить отрезок, введите Д (J). Следующий запрос будет циклически повторяться:

Выберите объекты:

(Select objects:)

Укажите присоединяемые отрезки (рис. 2.53) и завершите выбор объектов нажатием клавиши <Enter>. Система AutoCAD присоединит к полилинии сегменты и выдаст сообщение об этом:

3 сегмента добавлены к полилинии

3 segments added to polyline

Далее AutoCAD повторяет запрос Задайте опцию [Замкнуть/Добавить/ Ширина/Вершина/СГладить/СПлайн/Убрать сглаживние/Типлин/Отменить]: (Enter an option [Close/Join/Width/Edit vertex/Fit/Spline/Decnrve/Ely ре gen/Undo]:), на что нужно ответить нажатием клавиши <Enter>, завершая команду ПОЛРЕД (PEDIT).

2.11. Полилинии специального вида

В системе AutoCAD есть несколько команд рисования прямоугольников, правильных многоугольников и колец, которые на самом деле являются полилиниями.

Вычерчивание прямоугольников осуществляет команда ПРЯМОУГ (RECTANG). Команда может быть введена с клавиатуры или вызвана с помощью кнопки "Прямоуг" (Rectang) панели Рисование (Draw) (рис. 2.54) или пункта Прямоугольник (Rectangle) падающего меню Рисование (Draw).

Рис. 2.54. Кнопка команды ПРЯМОУГ (RECTANG)

Начальный запрос команды:

Первый угол или [Фаска/Уровень/Сопряжение/Высота/Ширина]:

(Specify first comer point or [Chamfer/Elevation/Fillet/Thickness/Width]:)

Если указать точку, она станет первым углом будущего прямоугольника, для которого AutoCAD запросит противоположный угол, и нужно будет указать вторую точку. Две введенные точки становятся точками одной из диагоналей прямоугольника (рис. 2.55).

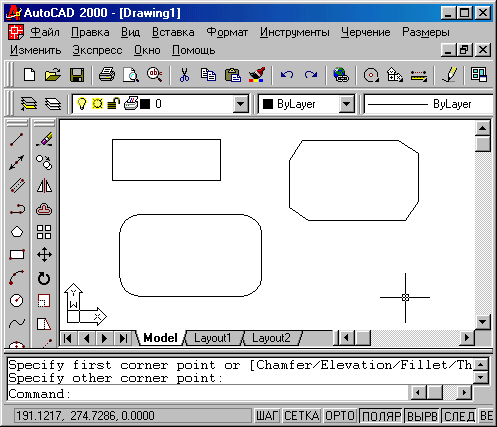

Рис. 2.55. Варианты прямоугольников, создаваемых командой ПРЯМОУГ (RECTANG)

Возможные опции запроса команды ПРЯМОУГ (RECTANG):

• Фаска (Chamfer) - задание длин фаски, снимаемых в каждом углу прямоугольника;
• Сопряжение (Fillet) - задание радиуса сопряжения углов прямоугольника;
• Уровень (Elevation) - задание уровня для построения прямоугольника, смещенного по оси Z трехмерного пространства (см. гл. 9),
• Высота (Thickness) - задание высоты для построения прямоугольника, выдавленного вдоль оси Z трехмерного пространства (см. гл. 9);
• Ширина (Width) - задание ширины полилинии, которая является строящимся прямоугольником.

Если пользователь при работе с данным рисунком задавал какие-то опции, то они выдаются на экран при новом обращении к команде ПРЯМОУГ (RECTANG), например:

Текущие режимы: Фаска= 15.0000 х 10.0000 Уровень =100.0000 Высота =45.0000

(Current rectangle modes: Chamfer= 15.0000 x 10.0000 Elevation=100.0000 Thickness=45.0000)

или Текущие режимы: Сопряжение=22.0000

(Current rectangle modes: Fillet=22.0000)

Если установленные ранее параметры устраивают пользователя, то он может прямо указывать точки противоположных углов прямоугольника. Если какие-то установки необходимо сменить, нужно ввести их значения с помощью соответствующих опций (при отказе от какого-то режима отвечающая ему опция должна быть вызвана с установкой нулевых значений).

Команда МН-УГОЛ (POLYGON) рисует правильный многоугольник либо по конечным точкам одной стороны, либо по. точке центра и радиусу вписанной или описанной окружности. Команда может быть вызвана с помощью кнопки "Многоугольник" (Polygon) панели Рисование (Draw) (рис. 2.56) или с помощью пункта Многоугольник (Polygon) падающего меню Рисование (Draw).

Рис. 2.56. Кнопка команды МН-УГОЛ (POLYGON)

Первый вопрос команды МН-УГОЛ (POLYGON):

Число сторон <4>:

(Enter number of sides <4>:)

Вам нужно задать число сторон многоугольника (в скобках в качестве подсказки выдается число сторон, использованное в предыдущем вызове команды МН-УГОЛ (POLYGON); в первый раз в качестве подсказки выводится 4). Следующий вопрос:

Укажите центр многоугольника или [Сторона]:

(Specify center of polygon or [Edge]:)

Если выбрать опцию С (Е), то AutoCAD запрашивает две конечные точки стороны многоугольника и по ним строит многоугольник. Если вы вместо опции указываете точку, то система запрашивает, каким образом будет задан размер многоугольника:

Задайте опцию размещения [Вписанный в окружность/Описанный вокруг окружности] <В>:

(Enter an option [Inscribed in circle/Circumscribed about circle] <I>:)

При ответе В (I) прямоугольник вписывается в некоторую окружность, при ответе О (С) - описывается вокруг окружности. Остается запрос о величине радиуса окружности, в которую вписывается или около которой описывается многоугольник:

Радиус окружности:

(Specify radius of circle:)

На рис. 2.57 приведены примеры правильных многоугольников, построенных с помощью команды МН-УГОЛ (POLYGON).

Рис. 2.57. Построение правильных многоугольников

Кольцо рисуется командой КОЛЬЦО (DONUT) и представляется полилинией с шириной, подобранной по внутреннему и внешнему диаметрам кольца. Команда, помимо ввода с клавиатуры, может быть вызвана с помощью пункта Кольцо (Donut) падающего меню Рисование (Draw). Первый запрос:

Внутренний диаметр кольца <10.0000>:

(Specify inside diameter ofdonut <10.0000>:)

Внутренний (как и внешний) диаметр может быть задан числом или двумя точками, расстояние между которыми становится величиной диаметра. Второй запрос:

Внешний диаметр кольца <20.0000>:

(Specify outside diameter ofdonut <20.0000>:)

После задания обоих диаметров размеры кольца уже могут быть вычислены, и AutoCAD в цикле задает вопрос о точке центра для группы колец одного размера:

Центр кольца или <выход>:

(Specify center of donut or <exif>:)

После указания очередного центра кольца система AutoCAD рисует очередной экземпляр требуемой фигуры (рис. 2.58). Закончить команду можно с помощью клавиши <Enter> или правой кнопкой мыши.

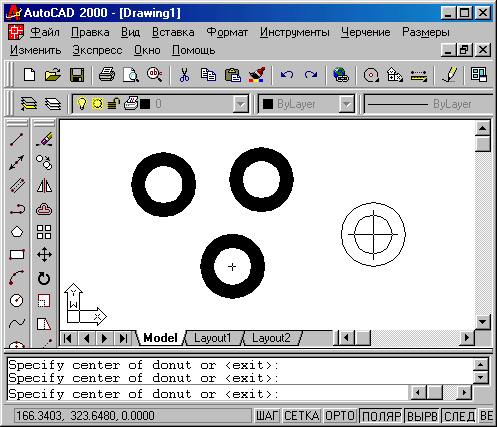

Рис. 2.58. Построение колец

2.12. Мультилинии

Мультилиния - это объект, состоящий из пучка ломаных, параллельных друг другу линий. Количество линий, входящих в мультилинию, составляет от 2 до 16. Мультилиния может обладать дополнительными свойствами: вычерчивание промежуточных стыков, торцов, округлениями и заливкой.

Построение мультилиний выполняется командой МЛИНИЯ (MLINE). Команда может быть введена с клавиатуры или вызвана с помощью кнопки Мультилиния (Multiline) панели инструментов Рисование (Draw) (рис. 2.59) или пункта Мультилиния (Multiline) падающего меню Рисование (Draw).

Рис. 2.59. Кнопка команды МЛИНИЯ (MLINE)

При рисовании мультилинии один из стилей является текущим (действующим). В самом стиле описаны эталонные размеры, однако их можно масштабировать. Кроме того, можно управлять расположением мультилинии относительно осевой линии, которую вы задаете, указывая точки. Установки последнего построения мультилинии AutoCAD запоминает и предлагает в следующий раз в качестве значений по умолчанию:

Текущие настройки: Расположение = Верх, Масштаб = 20.00, Стиль = STANDARD

(Current settings: Justification = Top, Scale = 20.00, Style = STANDARD)

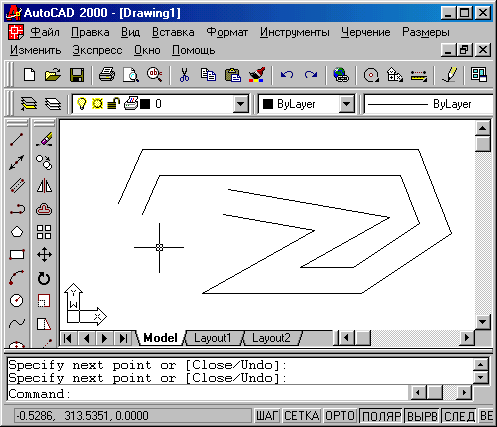

Рис. 2.60. Построение мультилинии

Вслед за этим предлагается выбор:

Начальная точка или [Расположение/Масштаб/Стиль]:

(Specify start point or [Justification/Scale/STyle]:)

Если указать начальную точку, то выдается запрос на следующую (вторую), затем на следующую за ней и т. д. На третьей точке система AutoCAD делает доступной опцию Отменить (Undo), а на четвертой появляется еще и опция Замкнуть (Close). Окончанием команды является либо выбор опции 3 (С), либо нажатие клавиши <Enter> или правой кнопки мыши (рис. 2.60).

До указания первой точки можно задать значения для каждой из опций. Так опция Расположение (Justification) может принимать значения Верх (Тор), Низ (Bottom) и Центр (Zero). Значение опции Масштаб (Scale), равное 1, соответствует эталонному размеру, описанному в действующем стиле; при задании другого положительного числа размеры будут соответствующим образом масштабироваться. При выборе опции Стиль (STyle) можно поменять имя текущего стиля (на имя стиля из числа описанных в данном рисунке).

В начале рисунка пользователь может рисовать мультилинии только одного стиля (этот стиль называется STANDARD) - из двух параллельных линий. Другие типы (стили) могут быть созданы с помощью специальных средств, рассмотренных в разд. 5.3 или импортированы из специального файла.
