Глава II  ФИЗИЧЕСКИЕ ОСНОВЫ ОЭП СИСТЕМ АСТРООРИЕНТАЦИИ И НАВИГАЦИИ

 © В.М. Тымкул,   Л.В. Тымкул


22. ОЭП ОРИЕНТАЦИИ, ИСПОЛЬЗУЮЩИЕ В КАЧЕСТВЕ ОРИЕНТИРА СОЛНЦЕ

В простейшем случае прибор ориентации по Солнцу с круговым обзором может быть реализован при помощи нескольких фоточувствительных элементов, определенным образом расположенных на корпусе КА [13].

Так, если на борту КА датчики расположить парами на каждой стороне, а перед каждой парой установить затеняющую диафрагму, как это показано на рис. 22.1, то можно обеспечить ориентацию одной из осей КА в направлении на Солнце. При одинаковой чувствительности встречно-включенных приемников сигнал на выходе схемы изменится пропорционально разности засвечиваемых площадей приемников излучения.

(22.1)

где S – чувствительность приемников излучения;
a, d – размеры чувствительного слоя приемника;
Δθ – составляющая угла рассогласования в рассматриваемой плоскости;
E – освещенность, создаваемая Солнцем на поверхности приемника.

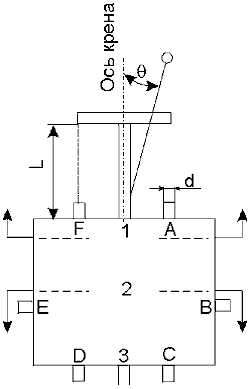

Рис. 22.1. Принцип построения прибора ориентации на Солнце при использовании затеняющей диафрагмы:
1, 2, 3 – пары приемников

Из зависимости (22.1) видно, что величина сигнала с выхода пары приемников пропорциональна углу рассогласования Δθ.
