16.1. Принципиальная схема ПНВ
Рассмотрим следующую схему ПНВ (рис. 16.1).
uп~ 10 - 15 Кв
Рис. 16.1. Процесс формирования изображения в ПНВ:
1 – объект; 2 – объектив; 3 – оптическое изображение объекта на фотокатоде; 4 – фотокатод ЭОПа; 5 – стеклянный баллон; 6 – электронное изображение; 7 – экран; 8 – оптическое изображение на экране ЭОПа; 9 – окуляр; 10 – изобра-жение объекта, формируемое ПНВ

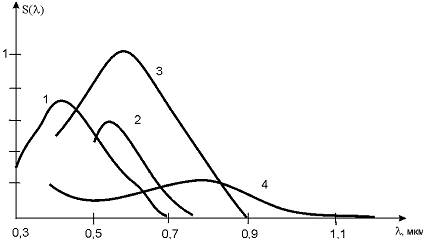

Спектральная характеристика чувствительности фотокатодов ЭОП приве-дена на рис. 16.2, где приняты следующие обозначения:
Рис. 16.2. Спектральные характеристики чувствительности фотокатодов ЭОП:
1 – сурьмяно-цезиевый фотокатод; 2 – висмуто-цезиевый; 3 – мультищелочной; 4 – кислородно-цезиевый

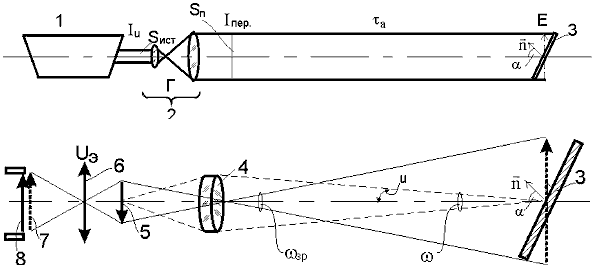

Процесс формирования изображения в ПНВ активного типа рассмотрим на основании рис. 16.3.
Рис. 16.3. К выводу выражения для яркости изображения объектов и фона в ПНВ активного типа
Выражение для освещенности объекта в пространстве предметов:
 |
(16.1) |
Коэффициент передачи излучения имеет вид:
 |
(16.2) |
где
 |
(16.3) |
– коэффициент увеличения передающей системы.
На основании (16.2) и (16.3) имеем:
 |
(16.4) |
 |
(16.5) |
На основании закона обратных квадратов имеем:
 |
(16.6) |
Из теории отражения объектов можно записать следующие соотношения для потока Фоб, отраженного от объекта 3:
 |
(16.7) |
и для потока Ффк, который сформировался в плоскости фотокатода приемной части ПНВ:
 |
(16.8) |
В свою очередь, яркость изображения объекта на экране ПНВ имеет вид:
 |
(16.9) |
где Кп – коэффициент использования ПНВ излучения объекта:
 |
(16.A) |
U(λ) – спектральная чувствительность глаза.
На основании геометрии рис. 16.1 имеем:
 |
(16.Б) |
 |
(16.В) |
где νЭ – линейное увеличение ЭОПа; SЭ – площадь изображения объекта на экране ЭОПа.
В окончательном виде выражения для яркости изображения объекта и фона на экране ЭОПа ПНВ принимают следующий вид:
 |
(16.10) |
 |
(16.11) |
